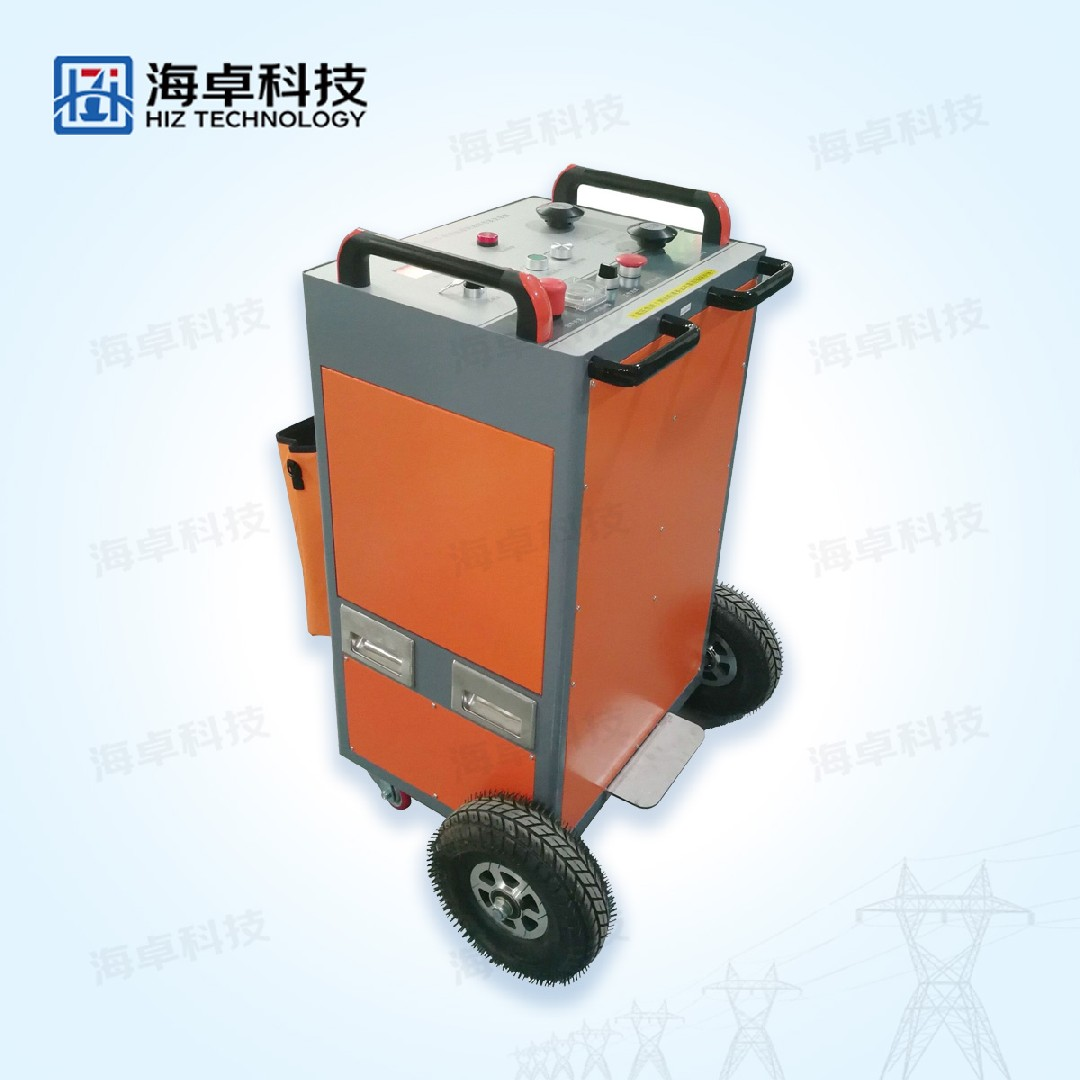

一体化电缆故障测试信号发生装置广泛应用于电力系统中，主要用于中、低压电力电缆的高阻和闪络性故障的测试，可以与电力电缆故障测距仪配合，进行脉冲电流法和多次脉冲法测距，还能与定点仪配合，对故障电缆进行路径探测和精确定点。此外，该装置也可作为直流和脉冲电压源使用，适用于不同电压等级的电缆故障检测。
工作原理
一体化电缆故障测试信号发生装置主要通过产生高压脉冲信号来实现电缆故障的检测。当电缆发生故障时，故障点会形成一个反射信号，通过检测入射信号和反射信号的时间差，结合电缆中电波的传播速度，可以计算出故障点的距离。具体来说，该装置利用高压直流或脉冲高压信号施加在电缆上，当电缆故障点被击穿后，会在电缆上产生信号反射。同时，安装在电缆终端的高频电流互感器会采集故障点生成的放电脉冲信号，得到信号往返时间差，从而实现故障点的精确定位。
一体化电缆故障测试信号发生装置以其多功能集成、操作简便、安全可靠等特点，为电力电缆的故障检测提供了高效、准确的解决方案。它不仅提高了电缆故障检测的效率，还保障了操作人员的安全，是电力系统维护中不可或缺的重要工具。
