一、设计需求

电力系统不断发展，电力电缆广泛应用，但受多种因素影响故障增多。快速准确定位故障位置意义重大，传统方法难以满足需求。电子、信号处理及传感器技术的进步，为电力电缆故障测距仪设计提供支撑，使其能实现高精度、高可靠性测距，以应对电缆故障查找难题，保障电力系统稳定运行和减少停电损失。

二、产品功能

1.具有低压脉冲、脉冲电流冲闪、脉冲电流直闪、衰减法和多次脉冲五种工作方式，可用于各个电压等级的电缆开路、低阻短路、高阻及闪络性等主绝缘故障的测距。

2.仪器的低压脉冲方式可用来测量电力电缆的低阻、短路和断路故障的距离。

3.脉冲电流直闪和冲闪方式在高压信号发生器的配合下，可用来测量电力电缆的高阻和闪络性故障的距离。

4.多次脉冲测距方法在高压信号发生器和多次脉冲信号耦合器的配合下，可用来测量电力电缆的高阻和闪络性故障的距离，通过比较在故障点燃弧与熄灭状态下的两个脉冲反射波形，进而识别故障点位置，波形更简单，容易识别。

5.衰减法方式在超低频耐压设备（VLF）或直流高压发生器的配合下，可用来测量击穿电压比较高的闪络性故障的距离。‌

三、技术特点

1.采用平板电脑加采集设备的模式，平板和采集设备分离，保障用户安全。

2.低压脉冲测试：方便、直观，适用于断线、低阻和短路故障。

3.脉冲电流冲闪法：适用于高阻、闪络型故障的测距，自动测定距离。

4.脉冲电流直闪法：适用于闪络型故障的测距，自动测定距离。

5.衰减法：适用于故障击穿电压高于高压信号发生器额定电压的闪络型故障的测距。

6.多次脉冲法：二次脉冲法的改进。波形更加明确易于识别，利用比较功能，测距精度高；采集八条波形，软件自动选择八条波形中重合最好的波形显示。

7.选用大尺寸高亮平板电脑，便于室外操作。

8.体积小、重量轻、便于携带。

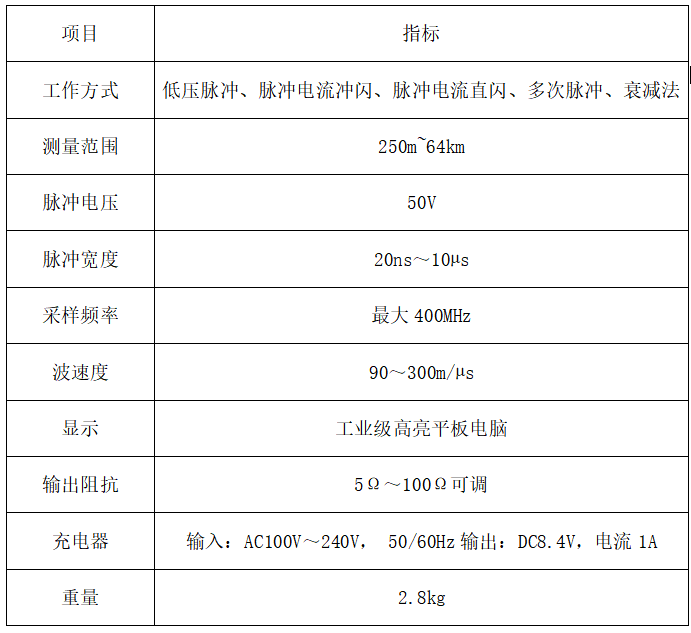

四、技术参数
